W jaki sposób zlokalizować nieprawidłowo wykonane miejsce, poznać przyczyny wychłodzenia ściany i ewentualnie zastanowić się nad możliwymi naprawami? Odpowiedź jest prosta – trzeba zrobić pomiary termowizyjne.

Poniżej przedstawiamy kilka takich działań, które pozwoliły na postawienie diagnozy. Przykładowy pomiar został wykonany w domu jednorodzinnym pod Lublinem. Konstrukcja tzw. norweska (drewniane słupy, rygle z obydwu stron tynk, a pomiędzy termoizolacja - wełna mineralna od 15 do 20 cm). Ze zdjęć okazało się, że głównym problemem jest nieszczelnie ułożona wełna mineralna, gdzie poprzez szczeliny dostaje się zimne powietrze i wychładza duże powierzchnie wewnętrznych płyt gipsowo-kartonowych.

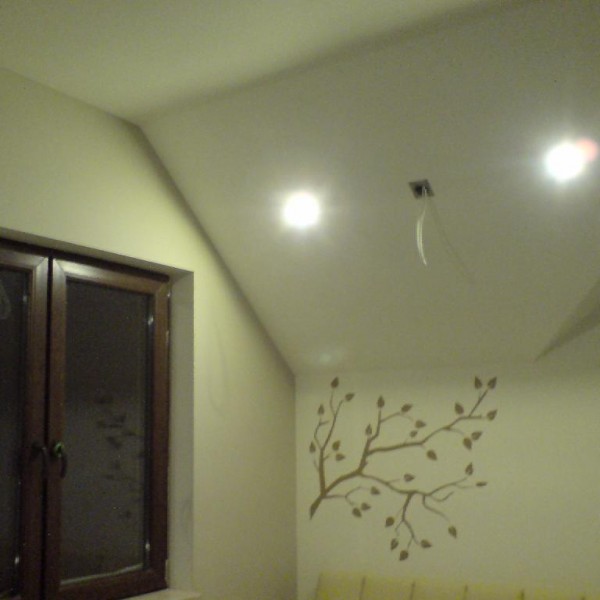

Zdjęcie pomieszczenia w domku jednorodzinnym pod Lublinem

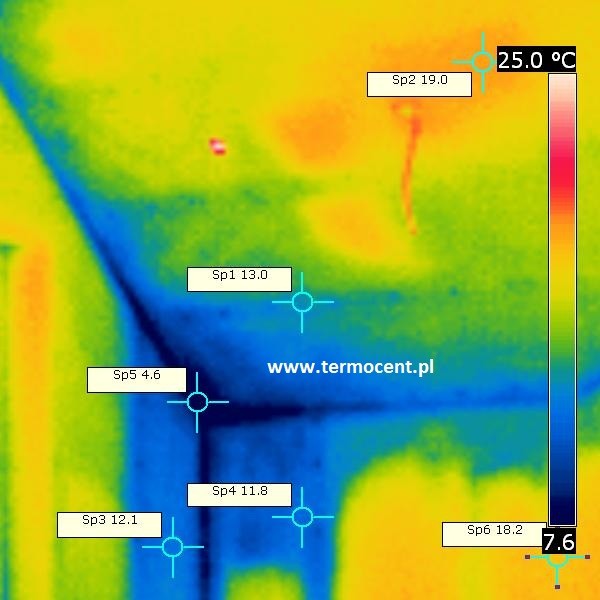

Zdjęcie pomieszczenia z lewej w podczerwieni

Kolejny przykład. Budynek pod Warszawą. Widoczne na pierwszych dwóch zdjęciach nadmiernie wychłodzone - mostki termiczne. Kolejne dwa przedstawiają to samo pomieszczenie po usunięciu usterek. Błędnie wykonane elementy zostały naprawione na tyle, aby zlikwidować ryzyko częstej kondensacji pary wodnej, a w konsekwencji zabezpieczyć przed tworzeniem się grzybów i pleśni.

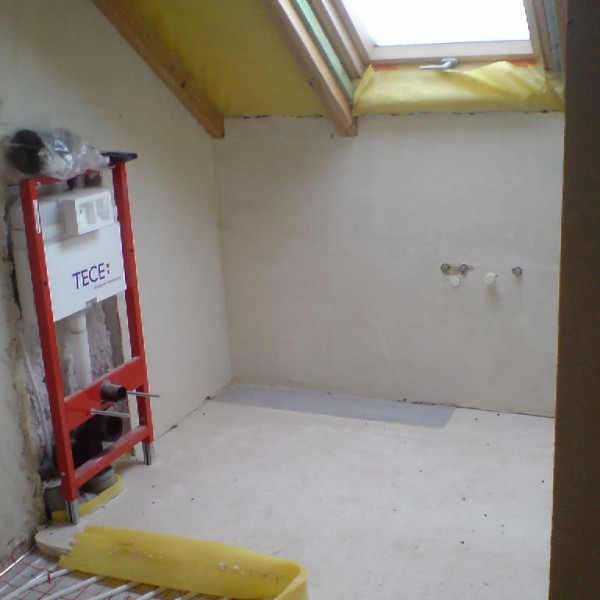

Ryzyko kondensacji pary wodnej i pleśni, zdjęcie widzialne przed naprawą. Budynek pod Warszawą

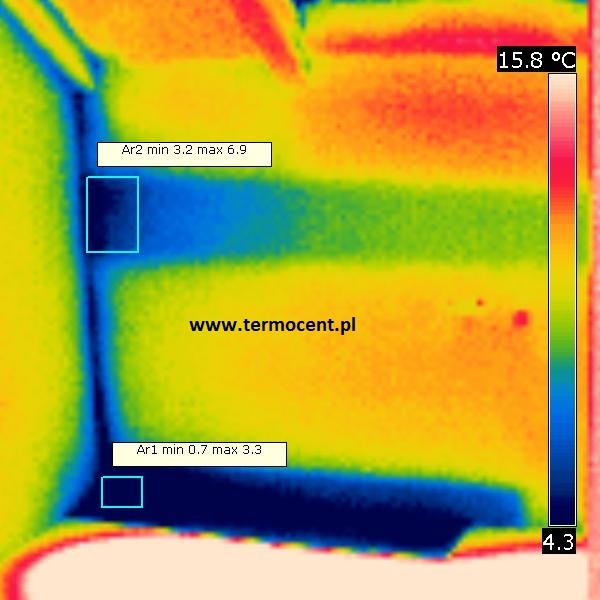

Zdjęcie tego samego miejsca w podczerwieni. Widoczne "zimne" strefy - źródło wychłodzenia ściany

Po wykonanych naprawach zlikwidowano nadmierne wychłodzenia. Efekt widoczny na zdjęciach poniżej

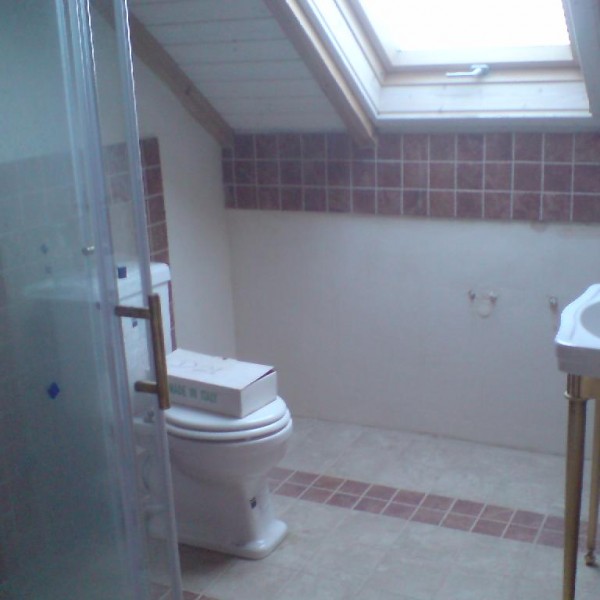

Brak ryzyka częstej kondensacji pary wodnej i tworzenia się pleśni, zdjęcie optyczne po naprawie

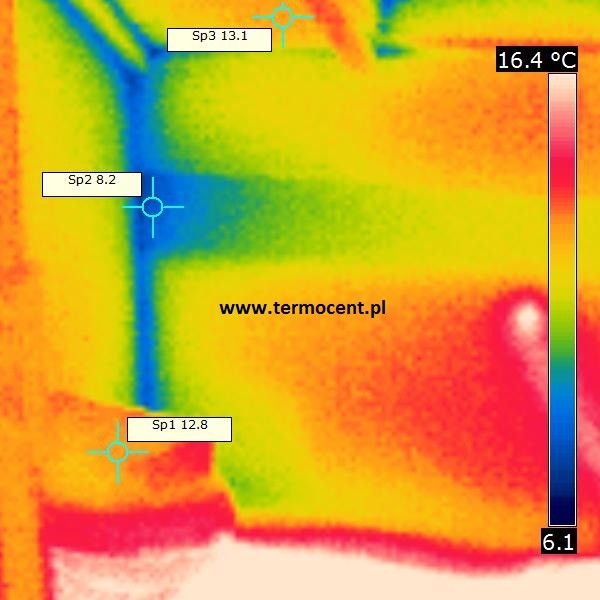

...i zdjęcie w podczerwieni

mgr inż. Marek Kitliński
