Dlaczego ogrzewanie podłogowe?
Komfort użytkowania:

- promieniowanie a nie konwekcja,
- lepszy rozkład temperatury w pomieszczeniu.

Większa wydajność:

- cała powierzchnia podłogi staje się grzejnikiem.

Oszczędność miejsca:

- brak grzejników.

Możliwość współpracy z alternatywnymi źródłami ciepła:

- pompy ciepła,
- ogniwa fotowoltaiczne.

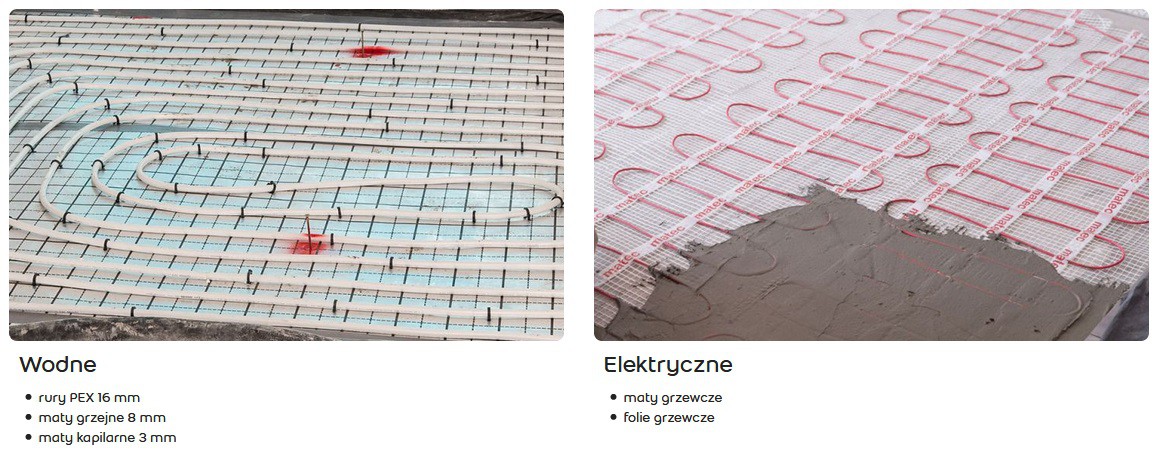

Systemy ogrzewania podłogowego:

Fot. Weber

Ogrzewanie wodne - rury PEX

- podłoże pod ogrzewanie podłogowe.

Fot. Weber

Przygotowanie podłoża:
Równe

- płyty EPS powinny przylegać cała powierzchnią do podłoża,
- nierówności podłoża mogą być przyczyną łamania się płyty EPS.

Suche

- zamknięcie wilgotnego podłoża foliami i EPS sprawi, że wilgoć będzie szukać innej drogi odparowania np. przez ściany.

Z odpowiednią hydroizolacją lub paroizolacją

- hydroizolacja w podłogach na gruncie paroizolacja nad pomieszczeniami mokrymi lub nieogrzewanymi,
- taśmy brzegowe przy posadzkach jakie dylatacje.

Fot. Weber

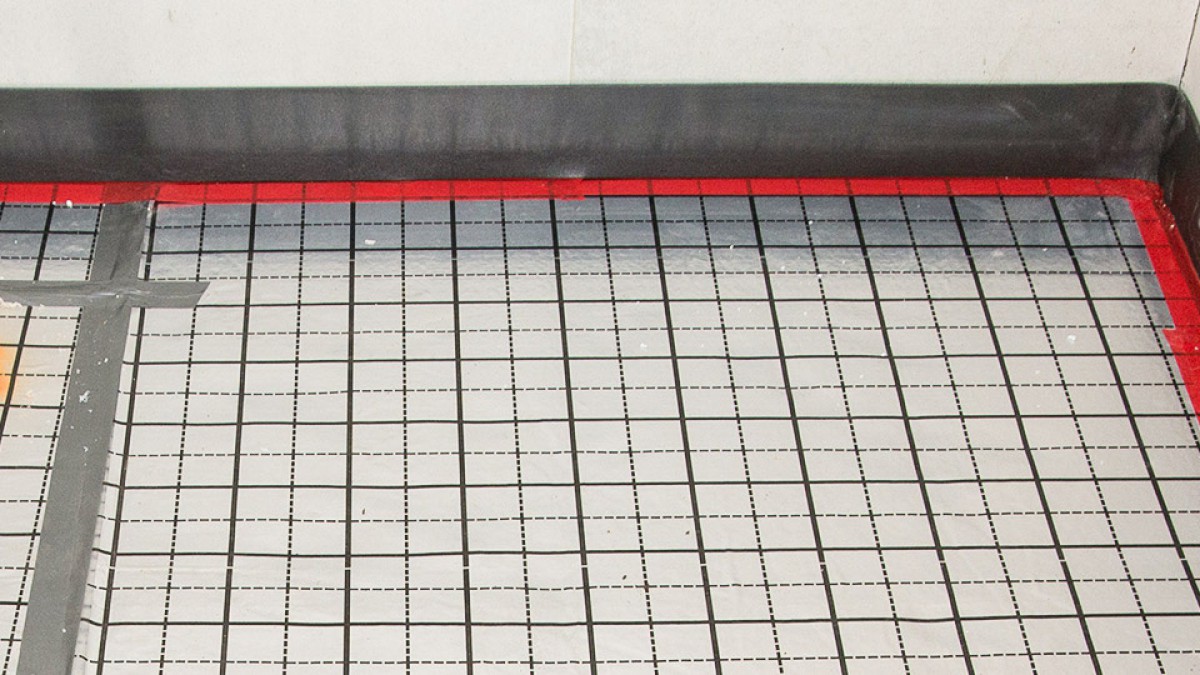

Dylatacje obwodowe – taśmy brzegowe

Taśma brzegowa kompensuje rozszerzalność termiczną jastrychu.
- Dylatacje z pianki elastycznej,
- Grubość pianki 7-10 mm,
- Dokładne przyleganie do ścian i słupów,
- Fartuch foliowy taśmy brzegowej sklejony bez naprężeń na całej długości z układaną na styropianie folią aluminiową.

Jaki styropian wybrać na ogrzewanie podłogowe?
Styropian podłogowy:

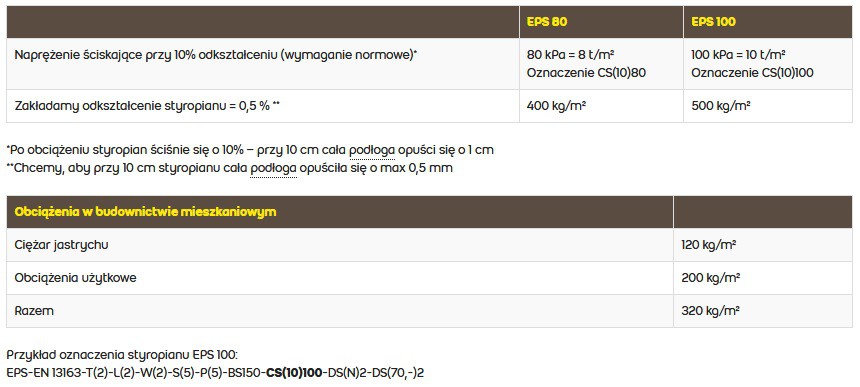

- EPS 80, EPS 100, EPS 200, XPS 300.
Im grubsza warstwa styropianu lub większe obciążenia tym powinien mieć on wyższe parametry. Płyty powinny być układane bez różnic wysokości.

Styropian – co oznacza liczba za EPS?

Styropian na podłożu z instalacjami

- Wypełnienie drobnym keramzytem z wykonaniem szprycu cementowego,
- Płyty styropianowe układane w minimum dwóch warstwach,
- Wypełnienie przestrzeni między instalacjami pianobetonem,
- Płyty styropianowe układane na warstwie pianobetonu.

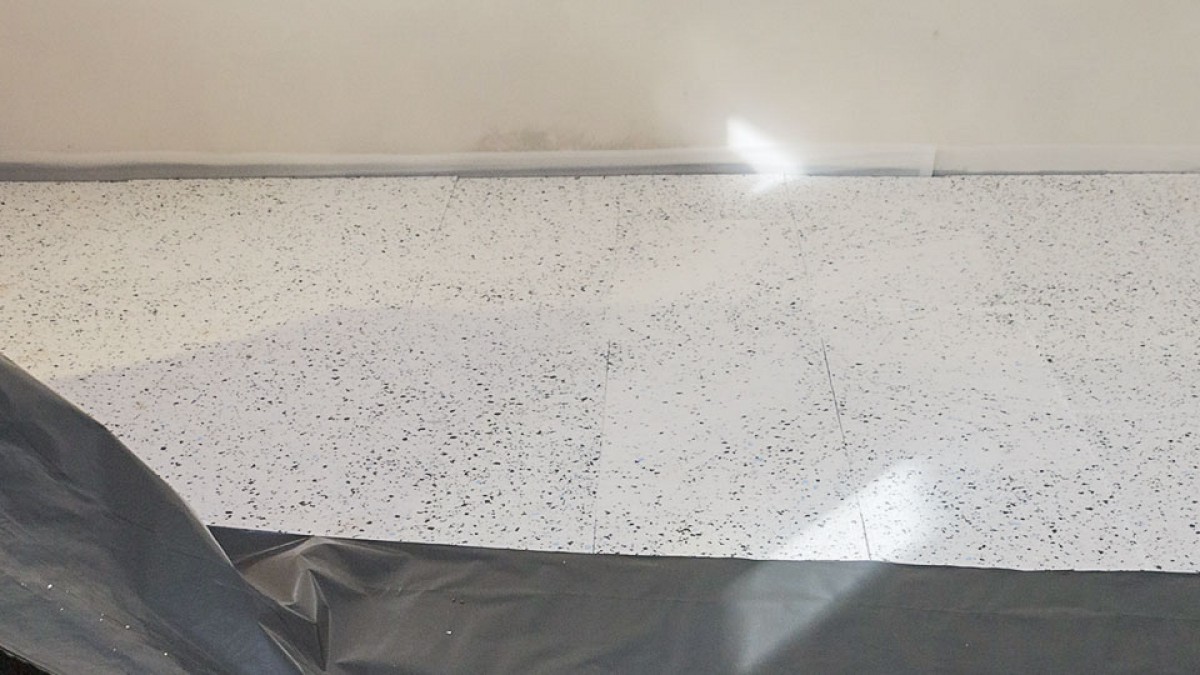

Fot. Weber

Folia rozdzielająca

- Folia aluminiowa zamiast grubej folii PE,
- Folia aluminiowa odbija promieniowanie cieplne zwiększając efektywność ogrzewania,
- Folia aluminiowa ułożona na zakładkę, połączenia sklejone taśmą aluminiową,
- Podziałka na powierzchni folii ułatwia montaż rur ogrzewania.

Fot. Weber

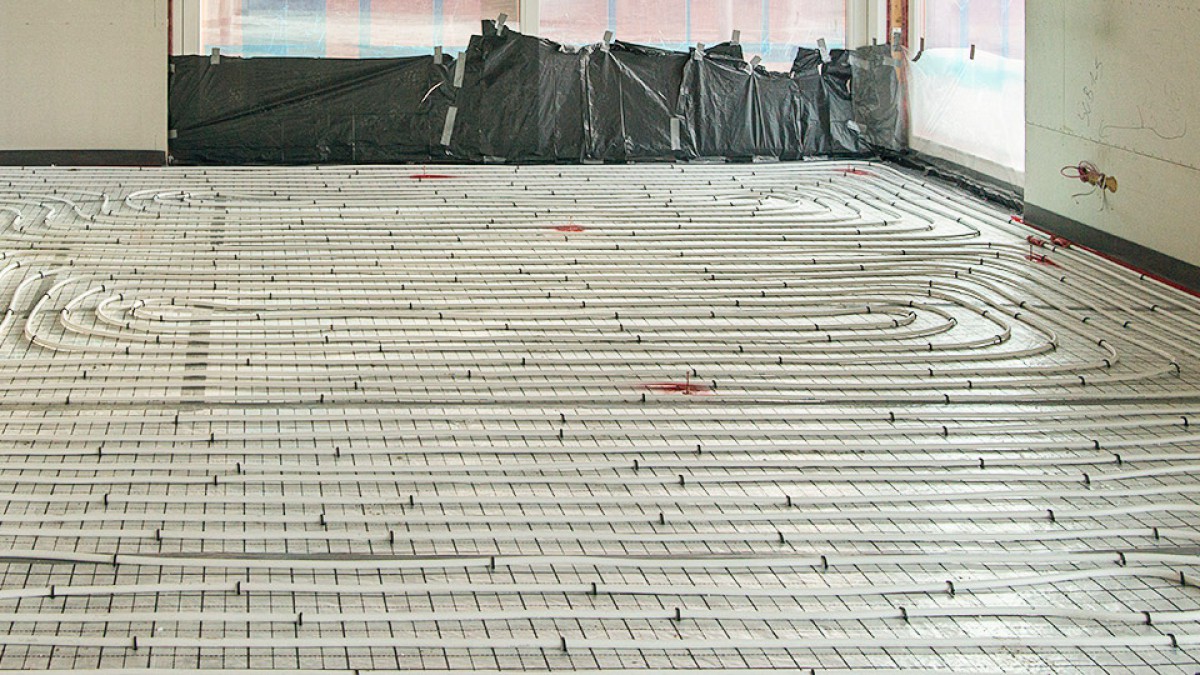

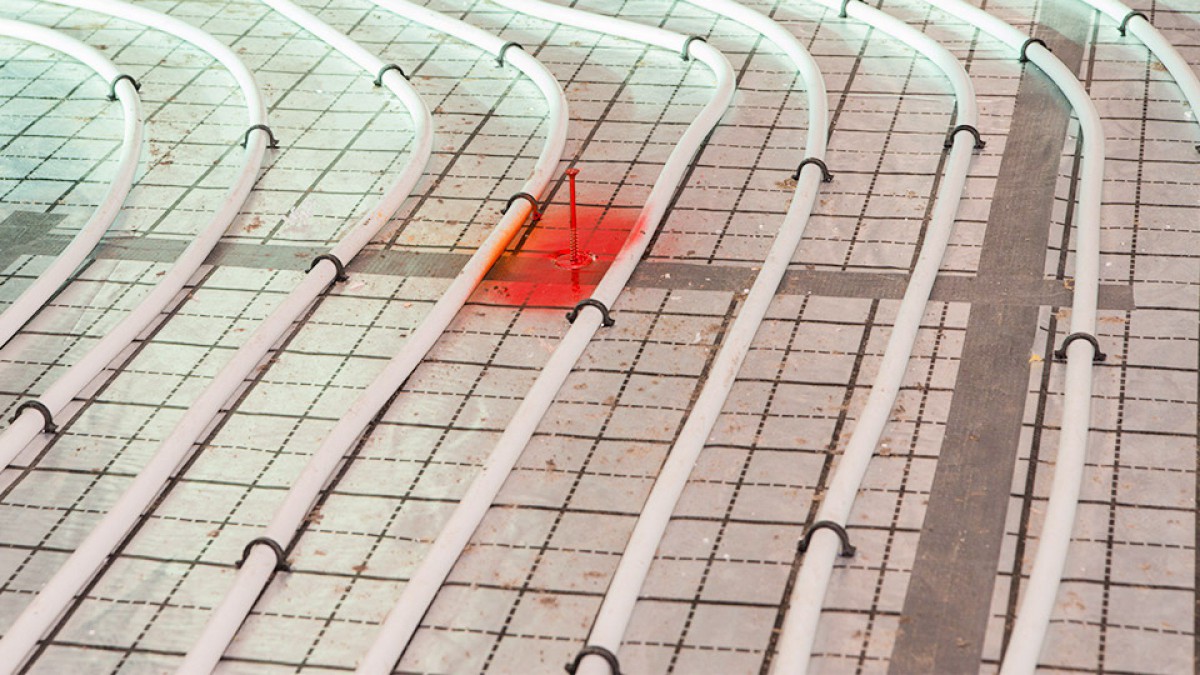

Rury ogrzewania

- Rozstaw rur ok. 15 cm (zalecany projekt),
- Rury ogrzewania podłogowego mocowane są specjalnymi spinkami,
- odległość pomiędzy spinkami:
-- 40-50 cm na odcinkach prostych,
- -20-30 cm na odcinkach wygiętych.
- Przed układaniem jastrychu należy przeprowadzić ciśnieniową próbę szczelności instalacji.

Podczas układania jastrychu rury powinny być napełnione wodą:

- zmniejszamy ryzyko uszkodzenia mechanicznego rur grzewczych,
- zmniejszamy tendencję do wypływania rur podczas układania płynnego jastrychu.
Podczas układania jastrychu warto mieć dodatkowe spinki do dodatkowego zamocowania rur.

Dylatacje jastrychu

- Dylatację dzielącą powierzchnie grzejne wykonywane są specjalnymi listwami dylatacyjnymi,
-- podział profilami wykonuje się przed ułożeniem jastrychu,
Dylatacje wykonywane są:
- w miejscach łączenia się niezależnych płyt grzewczych – w progach drzwi między dwoma pomieszczeniami,
- w pomieszczeniach o skomplikowanym kształcie geometrycznym,
- przy różnych grubościach jastrychu,
- gdy pole powierzchni grzewczej > 40 m² (anhydryty – 200 m²) gdy dłuższy bok pola grzewczego > 8 m (anhydryty – przekątna pola grzewczego >20 m),
- proporcje boków pola grzewczego > 1:2,
- Dylatacja na całą grubość jastrychu,
- W miejscu przejścia rury ogrzewania podłogowego przez dylatację, na rurę należy założyć tuleję ochronną – peszel - o długości min. 20 cm (po 10 cm z każdej strony dylatacji).

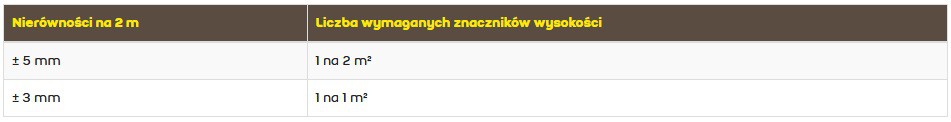

Niwelacja podłoża:

Fot. Weber

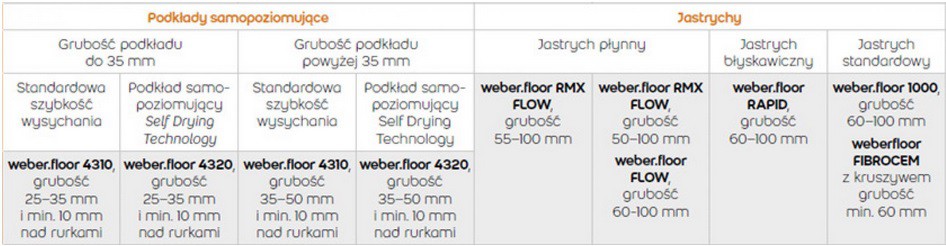

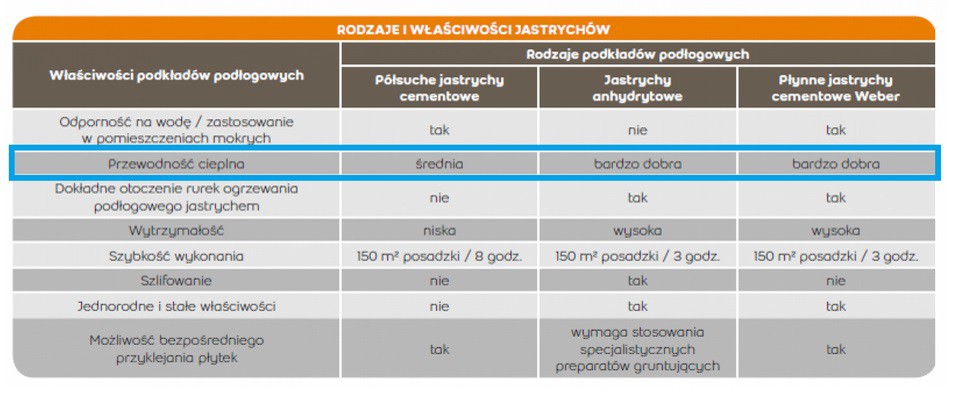

Rodzaje i właściwości jastrychów

Fot. Weber

Jastrychy - przewodność cieplna

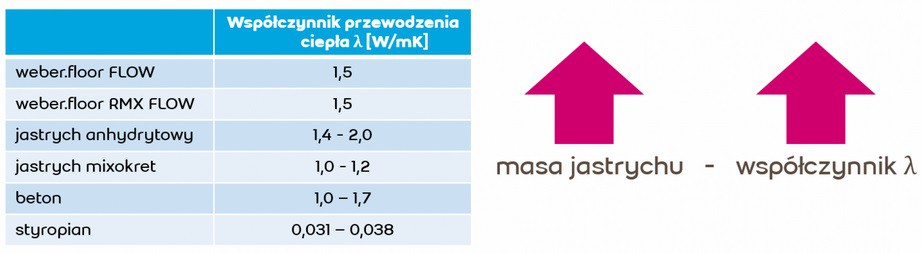

Przewodność cieplna określana jest współczynnikiem przewodzenia ciepła λ, określa wartość przepływu ciepła przez materiał. Im wyższa wartość współczynnika λ, tym materiał lepiej przewodzi ciepło podłoga szybciej się nagrzewa i szybciej oddaje ciepło do pomieszczenia. Działa to też w druga stronę – po wyłączeniu ogrzewania podłoga szybciej się schładza. Zgodnie z prawem termodynamiki ciepło płynie zawsze w kierunku obszaru o niższej temperaturze, dlatego ogrzewanie układa się na warstwie izolacji termicznej.

Fot. Weber

Jastrych – grubość układania

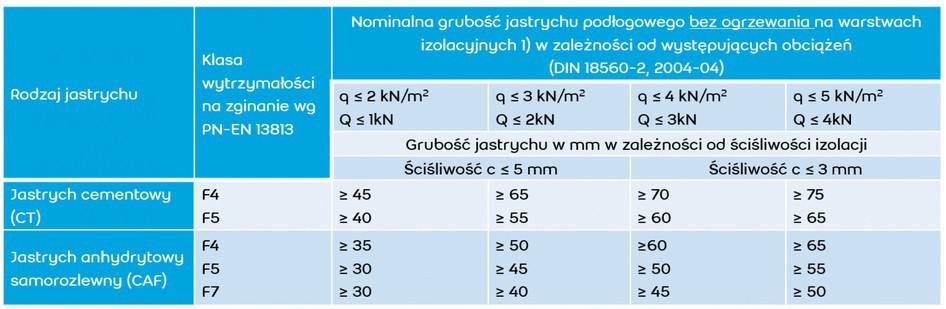

DIN 18560-2, 2004-04: Jastrychy i ogrzewane jastrychy na warstwach izolacyjnych (jastrychy pływające).
W przypadku jastrychu ogrzewanego, grubości jastrychu podane w tabeli powyżej, zgodnie z DIN 18560-2, należy powiększyć o średnicę zewnętrzną elementu grzejnego.

Fot. Weber

Jastrych - warunki układania

- Temperatura powietrza i podłoża min. + 5°C max. +25°C (+30°C dla jastrychu anhydrytowego).
- Zakończone wszystkie mokre prace budowlane np. układanie tynków.
- Brak przeciągów.
- Ograniczyć bezpośrednie światło słoneczne i ogrzewanie.
- Zapobiec efektowi komina szybów windowych, schodów, poddaszy.

Płynne jastrychy cementowe

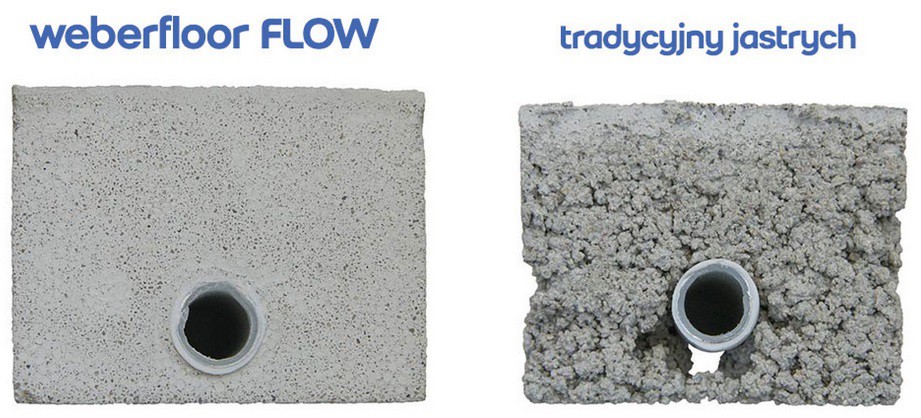

Płynne jastrychy cementowe weber.floor FLOW:

- Pełne „otulenie” rurek ogrzewania podłogowego,
- Stabilna wytrzymałość w całym przekroju,
- Wysoka przewodność cieplna,
- Nie trzeba zacierać powierzchni,
- Pełna odporność na wodę,
- Do mieszania i układania ręcznego i mechanicznego,
- Do pomieszczeń suchych i mokrych,
- Grubość układania 15-100 mm.

Fot. Weber

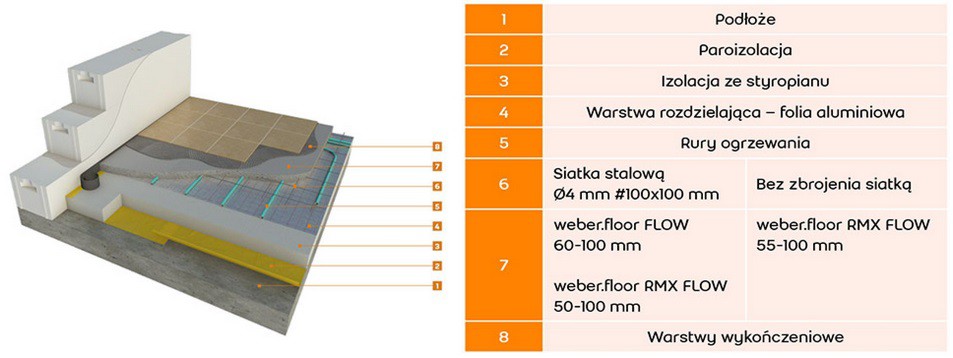

Podłoga z ogrzewaniem podłogowym wodnym - przekrój

Fot. Weber

Alternatywne rozwiązania Weber dla jastrychu

Fot. Weber

Jastrych mixokret

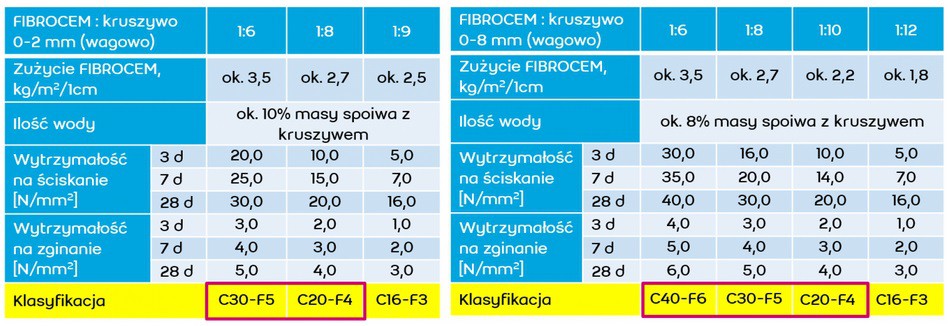

Jastrych mixokret przygotowany ze spoiwa weberfloor FIBROCEM i kruszywa:

- 0/2 mm piasek,
- 0/8 mm piasek + żwir.

Fot. Weber

Wykończenie powierzchni

Fot. Weber

Wykończenie powierzchni - wygrzewanie jastrychu

- Wymagane przed rozpoczęciem układania wykończenia,
- Odparowanie nadmiaru wody zużytej do przygotowania wylewki,
- Usunięcie naprężeń mogących powodować pękanie ostatecznej okładziny podłogowej lub unoszenie się rogów posadzki w pomieszczeniach.

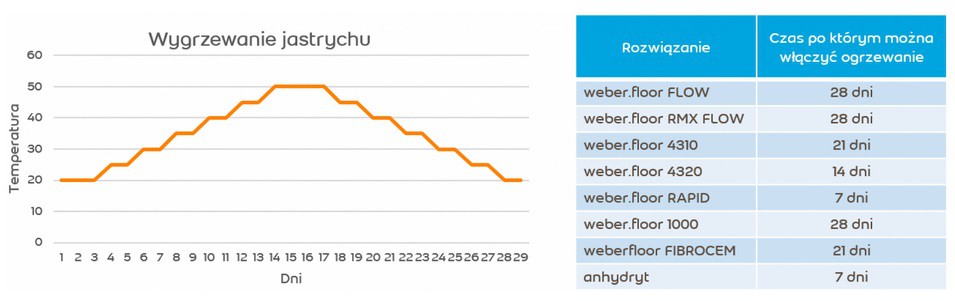

Pierwsze uruchomienie ogrzewania podłogowego może nastąpić po 7-28 dniach od wykonania podkładu podłogowego, w zależności od wybranego podkładu weber.floor. W przypadku wiązania i wysychania w temperaturach poniżej 20°C, podany w tabeli czas wydłuża się.

Uruchomienie ogrzewania należy wykonać zgodnie z poniższą procedurą:

- przez pierwsze dwa dni maksymalna temperatura cieczy grzewczej o 5 °C wyższa od temperatury pomieszczenia i nie wyższa niż 20 °C. W przypadku uruchomienia ogrzewania przed upływem 28 dni od ułożenia podkładu podłogowego, etap ten należy wydłużyć do 5 dni.
- wzrost temperatury w odstępach co dwa dni o 5 °C,
- najwyższa temperatura 50°C lub max temperatura systemu grzewczego utrzymywana przez kolejne 4 dni,
- stopniowe obniżanie temperatury w odstępach co dwa dni o 5°C aż do całkowitego wyschnięcia i osiągnięcia temperatury cieczy grzewczej 20 °C.

Z pierwszego uruchomienia instalacji ogrzewania podłogowego należy sporządzić protokół wygrzewania, podpisany przez uprawnionego instalatora. Prawidłowe wygrzanie jastrychu pozwala na rozpoczęcie kolejnych prac związanych z wykończeniem podłogi.

Fot. Weber

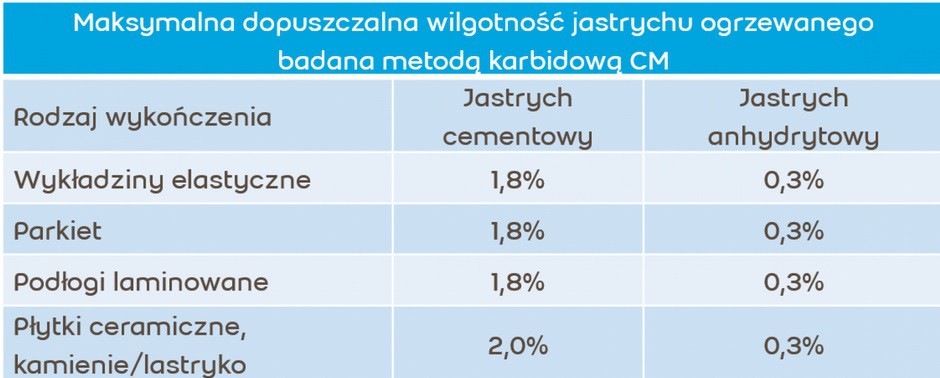

Jaka maksymalna wilgotność jastrychu dla wykończenia jego powierzchni?

Fot. Weber

Ogrzewanie wodne - maty kapilarne
Maty kapilarne - jak działają?

- Bardzo cienkie, elastyczne, polipropylenowe rurki o średnicy wewnętrznej 3 mm,
- Rurki gęsto ułożone w odległości ok 1 cm jedna od drugiej na 1 metrze kwadratowym maty znajduje się ok. 100 m rurek,
- System może pracować w dwóch trybach - grzania i chłodzenia,
- Maty układane są na podłożu sztywnym.

Mogą kapilarne być montowane na podłodze, ścianach i suficie. Przeznaczone są do współpracy z niskotemperaturowymi źródłami ciepła - pompami ciepła, kolektorami słonecznymi. Dla uzyskania oczekiwanego efektu termicznego zimą wystarczy temperatura czynnika grzewczego na poziomie ok. 26-30°C. Mała bezwładność cieplna systemu - wystarczy zaledwie 1 cm wylewki (lub gładzi/kleju w przypadku mocowania na suficie lub ścianie). Do zalewania mat polecane wyroby samopoziomujące weber.floor 4310 lub weber.floor 4320.

Ogrzewanie wodne – maty grzejne
Maty grzejne - jak działają?

Maty grzejne są to cienkie, polipropylenowe rurki o średnicy 8 mm. Mała bezwładność cieplna systemu pozwala na wykonanie grubości podłogi 20-25 mm z wylewką.

Do zalewania mat polecane wyroby samopoziomujące weber.floor 4310 lub weber.floor 4320.

Ogrzewanie elektryczne - folie grzewcze

- Cienka folia rozkładana na sztywnym podłożu,
- Może być instalowana na podłogach, ścianach i sufitach.

Może pracować w dwóch systemach:

- bezpośrednio pod panelami lub deską,
- z wylewką samopoziomującą jako ogrzewanie akumulacyjne.

Do wykonywania warstwy podkładu polecane wyroby samopoziomujące zbrojone siatką weber.floor 4945

- weber.floor 4310 - grubość układania 20 mm,
- weber.floor 4320 - grubość układania 20 mm.

Ogrzewanie elektryczne – maty elektryczne

Cienkie: 2-3 mm kable z siatką,
Najczęściej stosowane jako ogrzewanie podpłytkowe w łazienkach,
Mata zatapiana bezpośrednio w kleju elastycznym,
- weber ZP418 - niepyląca zaprawa do płytek C2TE S1,
- w łazienkach warto też pamiętać o izolacji podpłytkowej weber.tec 822 lub hydroizolacji mineralnej webertec Superflex D3 (szczególnie polecana przy odpływach liniowych).
